فلاش تانک توکار وال‌هنگ شواب SCHWAB مدل DUPLO WC 199 SLIM کد T02-2116-0250

معرفی فلاش تانک توکار وال‌هنگ شواب SCHWAB مدل DUPLO WC 199 SLIM کد T02-2116-0250

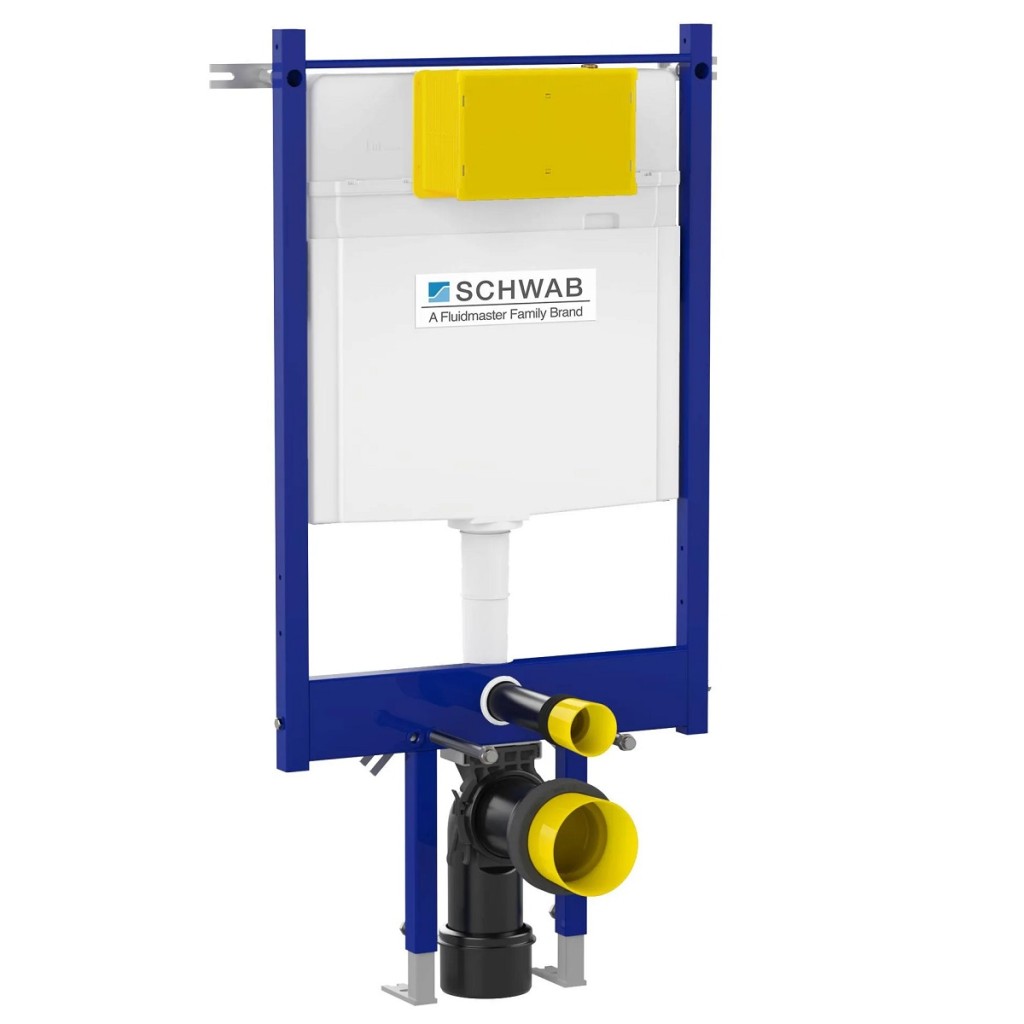

فلاش تانک توکار وال‌هنگ شواب (SCHWAB) مدل DUPLO WC 199 SLIM کد T02-2116-0250 مجموعه‌ای شامل مخزن توکار UP 199 و استراکچر فلزی نگهدارنده کاسه است. این محصول برای نصب توالت فرنگی دیواری طراحی شده و در دیوارهای کاذب، سازه‌های پیش‌ساخته و دیوارهای بنایی دارای زیرسازی مناسب قابل اجرا است.

فریم اصلی از فولاد با پوشش پودری آبی ساخته شده و ابعاد مقطع پروفیل‌های آن ۳×۳ سانتی‌متر است. مخزن پلی‌اتیلن محصول نیز عایق ضدتعریق دارد تا احتمال تشکیل رطوبت ناشی از اختلاف دمای آب و محیط کاهش پیدا کند.

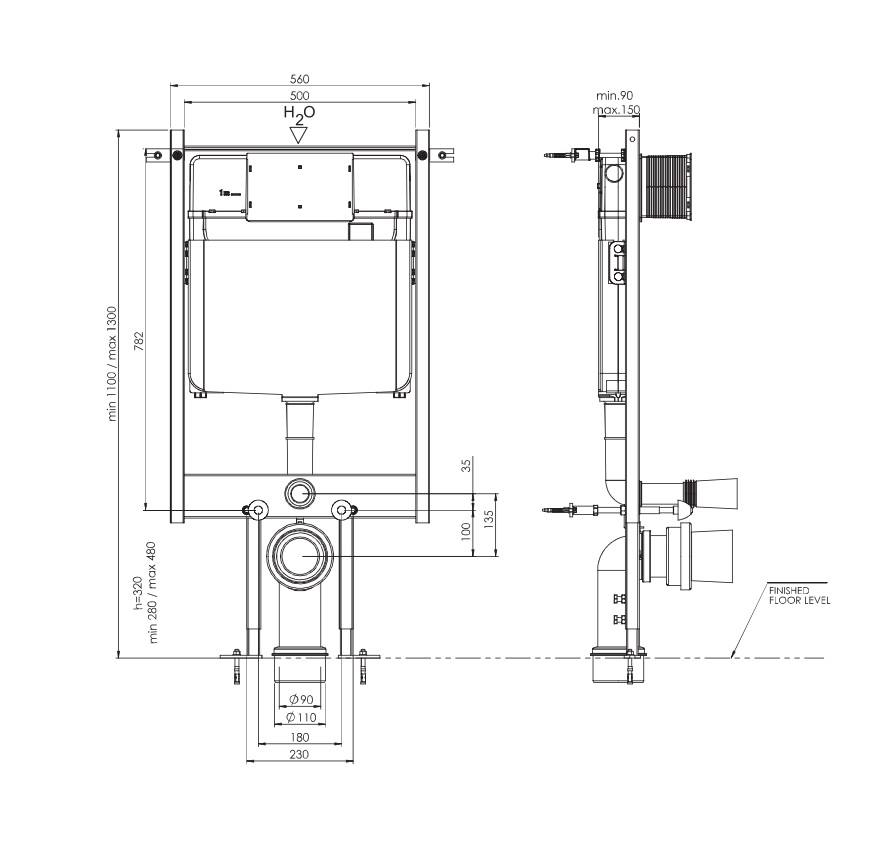

عرض کلی مجموعه با درنظرگرفتن اتصالات جانبی ۵۶ سانتی‌متر و عرض فریم اصلی ۵۰ سانتی‌متر است. ارتفاع استراکچر از ۱۱۰ تا ۱۳۰ سانتی‌متر و عمق نصب آن از ۹ تا ۱۵ سانتی‌متر قابل تنظیم است. فاصله پیچ‌های نگهدارنده کاسه نیز روی ۱۸ یا ۲۳ سانتی‌متر تنظیم می‌شود.

استراکچر براساس استاندارد EN 997 برای تحمل بار حداقل ۴۰۰ کیلوگرم طراحی شده است. دستیابی به این ظرفیت به مقاومت کف و دیوار، انتخاب اتصالات مناسب و مهار اصولی فریم بستگی دارد.

این مدل به مکانیزم تخلیه دوزمانه مجهز است. میزان آب تخلیه در محدوده ۳ تا ۷ لیتر تنظیم می‌شود و پیکربندی متعارف آن تخلیه‌های ۳ و ۶ لیتری است. اتصال آب ۱/۲ اینچ در قسمت بالایی و مرکز مخزن قرار دارد و شیر قطع جریان نیز همراه مجموعه عرضه می‌شود.

صفحه کلید داخل بسته محصول قرار ندارد و باید یکی از مدل‌های سازگار با مخزن UP 199 به‌صورت جداگانه تهیه شود.

اگر هنوز کاسه مناسب پروژه را انتخاب نکرده‌اید، می‌توانید انواع «توالت فرنگی دیواری (وال‌هنگ)» را در عمرانیاز مشاهده و از نظر ابعاد، طراحی و شرایط نصب مقایسه کنید. بهتر است کاسه پیش از تثبیت استراکچر انتخاب شود تا محل پیچ‌ها، ارتفاع نصب و مسیر اتصال فاضلاب با پروژه هماهنگ باشند.

سیستم و نحوه عملکرد فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 199 SLIM کد T02-2116-0250

آب از اتصال ۱/۲ اینچ بالای مخزن وارد می‌شود و شیر پرکن، فرایند آبگیری را کنترل می‌کند. پس از رسیدن سطح آب به مقدار تنظیم‌شده، جریان ورودی متوقف شده و مخزن برای تخلیه بعدی آماده می‌ماند.

مکانیزم دوزمانه امکان انتخاب میان تخلیه کم‌حجم و کامل را فراهم می‌کند. حجم تخلیه متناسب با نوع کاسه و شرایط مصرف در محدوده ۳ تا ۷ لیتر تنظیم می‌شود. تنظیم رایج این مکانیزم برای دو حالت تخلیه، ۳ و ۶ لیتر است.

شیر پرکن هیدرولیکی محصول برای عملکرد کم‌صدا طراحی شده و در کلاس صوتی یک طبق استاندارد ISO 3822 قرار دارد. پس از تخلیه، مخزن به‌صورت خودکار دوباره آبگیری می‌شود.

فرمان تخلیه و دسترسی به قطعات داخلی از قسمت جلوی مخزن انجام می‌شود. دهانه پشت صفحه کلید باید هنگام اجرای پوشش دیوار باز بماند تا تنظیم یا تعویض قطعات قابل‌دسترسی بدون تخریب پوشش اصلی امکان‌پذیر باشد.

نحوه نصب فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 199 SLIM کد T02-2116-0250

نصب این محصول در مرحله تأسیسات و پیش از اجرای دیوار کاذب، کاشی‌کاری یا پوشش نهایی انجام می‌شود. ابتدا تراز کف تمام‌شده، ارتفاع کاسه، مسیر فاضلاب، محل انشعاب آب و فضای لازم برای استراکچر تعیین خواهند شد.

فریم در محل نصب قرار می‌گیرد و ارتفاع آن با استفاده از پایه‌ها در محدوده ۱۱۰ تا ۱۳۰ سانتی‌متر تنظیم می‌شود. عمق نصب نیز متناسب با زیرسازی و فضای دیوار بین ۹ تا ۱۵ سانتی‌متر قابل تنظیم است. سپس فریم تراز شده و با اتصالات مناسب به کف و نقاط مهار دیوار متصل می‌شود.

پیچ‌های نگهدارنده کاسه باتوجه‌به مشخصات توالت وال‌هنگ روی فاصله ۱۸ یا ۲۳ سانتی‌متر قرار می‌گیرند. در مرحله بعد، لوله انتقال آب و زانویی خروجی نصب می‌شوند. زانویی ۹۰ میلی‌متری و تبدیل ۹۰ به ۱۱۰ میلی‌متر برای اتصال مجموعه به مسیر فاضلاب در نظر گرفته شده‌اند.

ورودی آب ۱/۲ اینچ در قسمت بالایی و مرکز مخزن به انشعاب ساختمان متصل می‌شود. اتصالات باید بدون فشار جانبی یا کشیدگی نصب شده و پیش از پوشاندن دیوار از نظر آب‌بندی بررسی شوند.

پس از تکمیل اتصالات، مخزن چند مرتبه آبگیری و تخلیه می‌شود. عملکرد شیر پرکن، مکانیزم دوزمانه، آب‌بندی اتصالات، تراز فریم و استحکام نقاط مهار باید پیش از اجرای پوشش نهایی کنترل شوند.

پس از تأیید عملکرد، زیرسازی و دیوار اجرا می‌شوند. دهانه سرویس، لوله‌های اتصال و پیچ‌های نگهدارنده کاسه باید باز بمانند. در مرحله پایانی، کاسه وال‌هنگ و صفحه کلید سازگار نصب شده و هر دو حالت تخلیه آزمایش خواهند شد.

تجهیزات و الزامات نصب فلاش تانک توکار وال‌هنگ شواب

• توالت فرنگی وال‌هنگ سازگار
• صفحه کلید سازگار با مخزن UP 199
• کف و دیوار مقاوم برای مهار استراکچر
• انشعاب آب با اتصال ۱/۲ اینچ
• مسیر فاضلاب مناسب
• اتصالات متناسب با جنس زیرسازی
• تعیین تراز کف تمام‌شده پیش از تنظیم ارتفاع
• تجهیزات تراز، مهار و آب‌بندی
• زیرسازی مقاوم برای اجرای پوشش دیوار
• حفظ دسترسی کامل به دهانه سرویس
• آزمایش آب‌بندی پیش از پوشاندن استراکچر
• نصب توسط مجری آشنا با سیستم‌های وال‌هنگ

صفحه کلید سازگار با فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 199 SLIM کد T02-2116-0250

صفحه کلید همراه این محصول عرضه نمی‌شود و باید به‌صورت جداگانه تهیه شود. صفحه کلیدهای سری‌های زیر برای مخزن UP 199 معرفی شده‌اند:

• MAGNUS
• METIS
• VENTUS
• VELA
• PLUTO

هر صفحه کلید فلاش تانک توکار برای مخزن و مکانیزم مشخصی طراحی شده است؛ بنابراین سازگاری کد دقیق صفحه کلید با مخزن UP 199 باید پیش از سفارش تأیید شود.

برای مشاهده مدل‌های موجود می‌توانید به بخش «کلید فلاش تانک توکار» مراجعه کنید. ابتدا برند شواب را انتخاب کرده و سپس کد صفحه کلید سازگار با مخزن را بررسی کنید.

مزایا و ویژگی‌های فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 199 SLIM کد T02-2116-0250

• مناسب نصب توالت فرنگی وال‌هنگ
• دارای مخزن توکار UP 199
• فریم فولادی با پوشش پودری
• پروفیل‌های فلزی با مقطع ۳×۳ سانتی‌متر
• مخزن پلی‌اتیلن با عایق ضدتعریق
• عرض کلی ۵۶ سانتی‌متر
• عرض فریم اصلی ۵۰ سانتی‌متر
• ارتفاع قابل تنظیم از ۱۱۰ تا ۱۳۰ سانتی‌متر
• عمق نصب قابل تنظیم از ۹ تا ۱۵ سانتی‌متر
• فاصله پیچ‌های کاسه ۱۸ یا ۲۳ سانتی‌متر
• تحمل بار حداقل ۴۰۰ کیلوگرم طبق استاندارد EN 997
• مکانیزم تخلیه دوزمانه
• قابلیت تنظیم حجم تخلیه از ۳ تا ۷ لیتر
• ورودی آب ۱/۲ اینچ از بالای مخزن
• شیر پرکن کم‌صدا
• دسترسی سرویس از قسمت جلوی مخزن
• زانویی تخلیه ۹۰ میلی‌متری
• تبدیل خروجی ۹۰ به ۱۱۰ میلی‌متر
• مناسب نصب در دیوارهای کاذب، پیش‌ساخته و بنایی

محصولات مکمل فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 199 SLIM کد T02-2116-0250

اولین محصول موردنیاز برای تکمیل این سیستم، «توالت فرنگی دیواری (وال‌هنگ)» است. بهتر است کاسه پیش از تثبیت نهایی استراکچر انتخاب شود تا فاصله پیچ‌ها، ارتفاع نصب و مسیر اتصالات با شرایط پروژه هماهنگ باشند.

صفحه کلید نیز باید به‌صورت جداگانه تهیه شود. برای مشاهده مدل‌های موجود می‌توانید به بخش «کلید فلاش تانک توکار» مراجعه کنید. سازگاری صفحه کلید با مخزن UP 199 باید پیش از خرید بررسی شود.

انواع «لوازم یدکی فلاش تانک» نیز برای سرویس و نگهداری سیستم تخلیه قابل بررسی هستند. کد و سازگاری قطعات باید پیش از سفارش کنترل شوند.

برای تکمیل تجهیزات سرویس بهداشتی می‌توانید انواع «شیر توالت توکار» و مدل‌های مختلف «کفشور» را نیز براساس شرایط پروژه بررسی کنید.

فلاش تانک توکار وال‌هنگ شواب برای چه فضاهایی مناسب است؟

این مدل برای فضاهایی مناسب است که امکان اجرای زیرسازی مقاوم و دیوار تأسیساتی وجود داشته باشد، از جمله:

• واحدهای مسکونی نوساز
• بازسازی‌های دارای زیرسازی مناسب
• ویلاها
• ساختمان‌های اداری
• هتل‌ها و مجموعه‌های اقامتی
• مراکز تجاری
• سرویس‌های بهداشتی عمومی
• دیوارهای کاذب و پیش‌ساخته
• دیوارهای بنایی دارای نقاط مهار مناسب

پیش از خرید باید عرض و عمق فضای اجرا، مقاومت کف و دیوار، مسیر فاضلاب، محل انشعاب آب و دسترسی به صفحه کلید سازگار بررسی شوند.

سؤالات متداول فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 199 SLIM کد T02-2116-0250

آیا فلاش تانک شواب مدل DUPLO WC 199 SLIM برای توالت ایرانی مناسب است؟

خیر. این محصول برای نصب توالت فرنگی دیواری یا وال‌هنگ طراحی شده است.

ابعاد فلاش تانک شواب مدل DUPLO WC 199 SLIM چقدر است؟

عرض کلی محصول ۵۶ سانتی‌متر، عرض فریم اصلی ۵۰ سانتی‌متر، ارتفاع قابل تنظیم آن ۱۱۰ تا ۱۳۰ سانتی‌متر و عمق نصب قابل تنظیم آن ۹ تا ۱۵ سانتی‌متر است.

آیا عرض استراکچر قابل تنظیم است؟

خیر. عرض کلی محصول ۵۶ سانتی‌متر و عرض فریم اصلی ۵۰ سانتی‌متر است. قابلیت تنظیم استراکچر مربوط به ارتفاع و عمق نصب می‌شود.

ابعاد پروفیل ۳۰×۳۰ میلی‌متر به چه معناست؟

این عدد به ابعاد مقطع قوطی‌های فلزی سازنده فریم اشاره دارد و برابر با ۳×۳ سانتی‌متر است. این اندازه، ابعاد کلی استراکچر نیست.

فاصله پیچ‌های نصب کاسه چقدر است؟

پیچ‌های نگهدارنده کاسه روی فاصله ۱۸ یا ۲۳ سانتی‌متر تنظیم می‌شوند.

حجم تخلیه مخزن چقدر است؟

میزان تخلیه در محدوده ۳ تا ۷ لیتر قابل تنظیم است و تنظیم متعارف آن برای دو حالت تخلیه، ۳ و ۶ لیتر است.

ورودی آب مخزن در کدام قسمت قرار دارد؟

ورودی آب با اتصال ۱/۲ اینچ در قسمت بالایی و مرکز مخزن قرار گرفته است.

تحمل وزن استراکچر چقدر است؟

ظرفیت تحمل بار استراکچر طبق استاندارد EN 997 حداقل ۴۰۰ کیلوگرم اعلام شده است. دستیابی به این ظرفیت به نصب اصولی و مقاومت زیرسازی بستگی دارد.

آیا صفحه کلید همراه محصول عرضه می‌شود؟

خیر. صفحه کلید باید متناسب با مخزن UP 199 به‌صورت جداگانه تهیه شود.

آیا سرویس مخزن به تخریب دیوار نیاز دارد؟

در صورت نصب صحیح و مسدودنشدن دهانه سرویس، قطعات قابل‌دسترسی از پشت صفحه کلید تنظیم یا تعویض می‌شوند.

آیا فلاش تانک شواب مدل DUPLO WC 199 SLIM در ایران گارانتی دارد؟

خیر. این محصول در ایران بدون گارانتی عرضه می‌شود، اما قطعات یدکی آن با پرداخت هزینه قابل تهیه است.

خرید فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 199 SLIM کد T02-2116-0250 از عمرانیاز

پیش از خرید، عرض و عمق محل اجرا، ارتفاع کف تمام‌شده، مقاومت زیرسازی، مسیر فاضلاب، مدل کاسه وال‌هنگ و صفحه کلید سازگار را بررسی کنید. کنترل اقلام داخل بسته، وضعیت تأمین قطعات و هزینه خدمات احتمالی نیز از بروز مشکل هنگام نصب و نگهداری جلوگیری می‌کند.

برای بررسی هماهنگی استراکچر با کاسه وال‌هنگ و صفحه کلید می‌توانید پیش از ثبت سفارش با کارشناسان عمرانیاز مشورت کنید.
