فلاش تانک توکار شوآب SCHWAB مدل Set WC 199

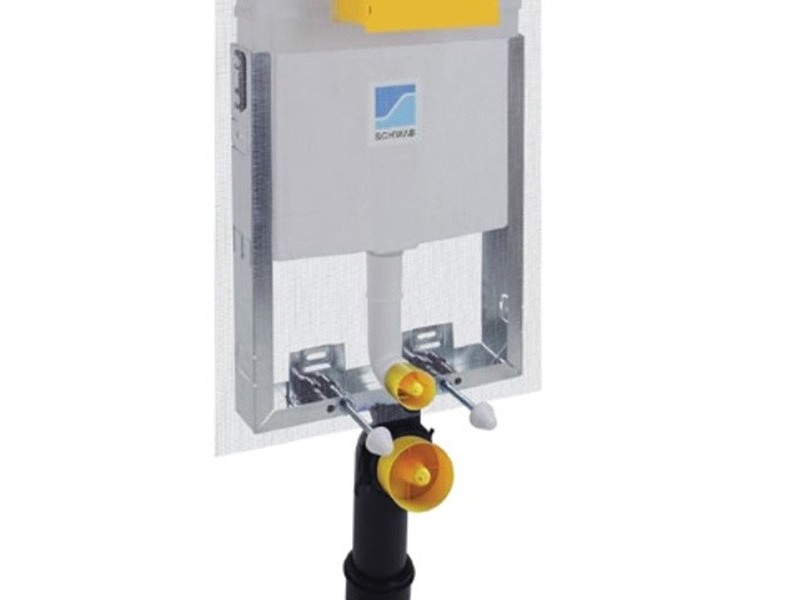

معرفی فلاش تانک توکار وال‌هنگ شواب SCHWAB مدل SET WC 199 کد T02-0112-0250

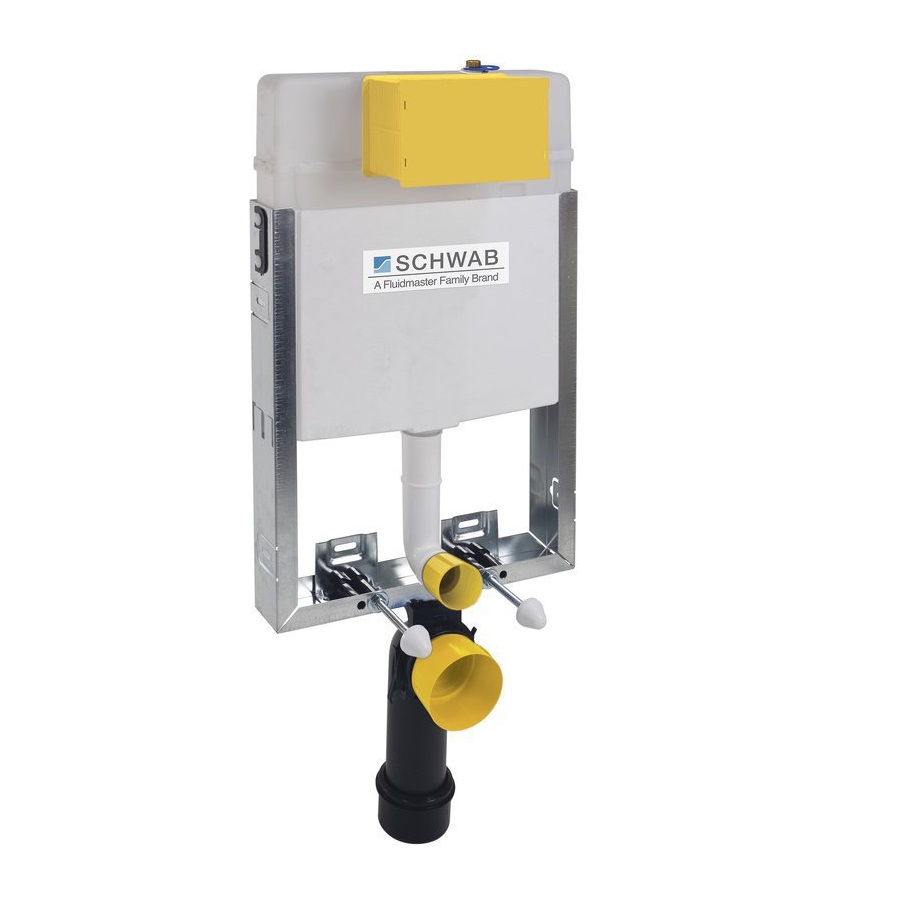

فلاش تانک توکار وال‌هنگ شواب (SCHWAB) مدل SET WC 199 کد T02-0112-0250 مجموعه‌ای شامل مخزن توکار UP 199 و المنت گالوانیزه نگهدارنده کاسه است. این محصول برای نصب توالت فرنگی دیواری روی دیوار بنایی مستحکم یا داخل آن طراحی شده است.

این مدل برخلاف استراکچرهای خودایستای DUPLO، پایه قابل اتصال به کف ندارد و نباید بدون زیرسازی مناسب داخل دیوار کاذب سبک نصب شود. انتقال بار کاسه وال‌هنگ در این سیستم به دیوار و نقاط مهار انجام می‌شود؛ بنابراین استحکام دیوار و انتخاب اتصالات مناسب بر ایمنی نهایی نصب اثر مستقیم دارند.

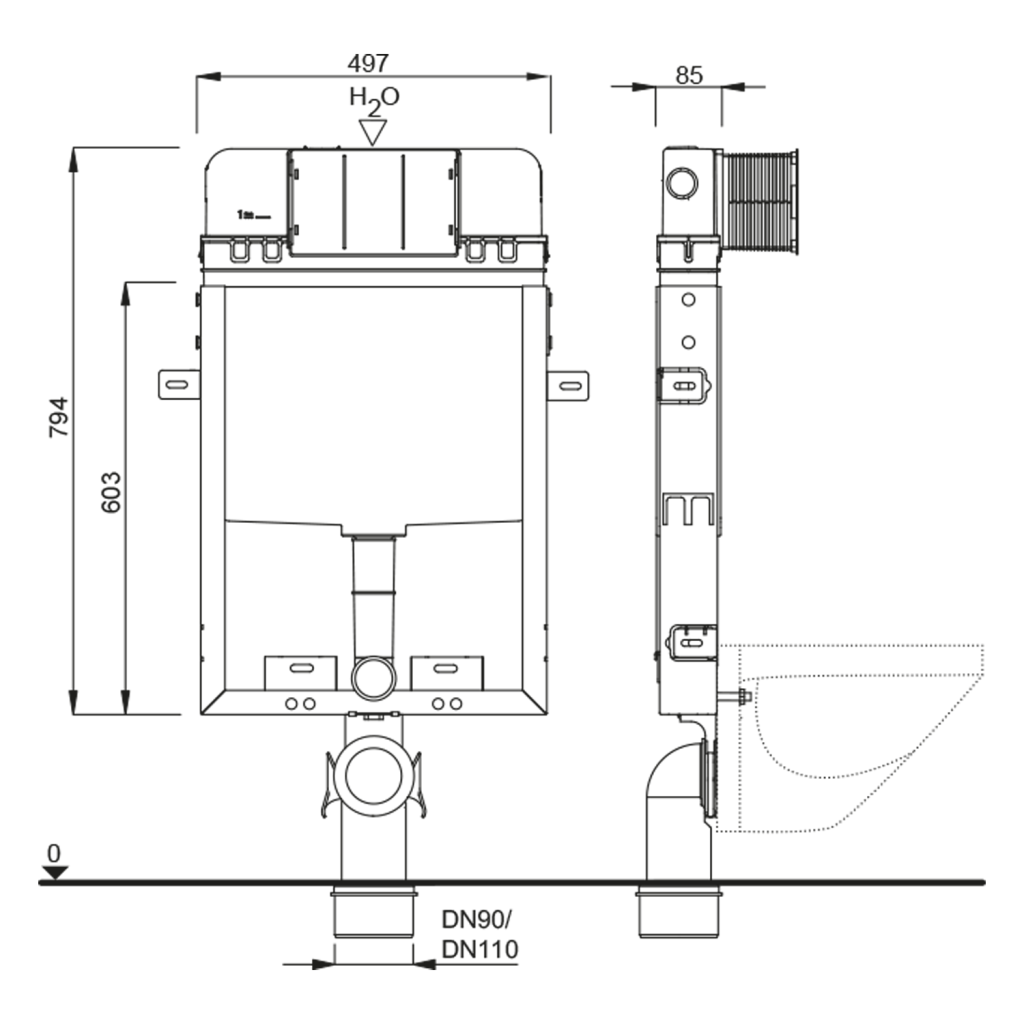

ابعاد مجموعه برابر با عرض ۴۹٫۷، ارتفاع ۷۹٫۴ و عمق ۸٫۵ سانتی‌متر است. این ابعاد ثابت هستند و قابلیت تنظیم ارتفاع، عرض یا عمق برای محصول اعلام نشده است. هنگام محاسبه فضای اجرا باید علاوه بر عمق ۸٫۵ سانتی‌متری بدنه، محل اتصالات، زیرسازی و ضخامت پوشش نهایی دیوار نیز در نظر گرفته شوند.

مخزن UP 199 دارای عایق کامل ضدتعریق است و از مکانیزم تخلیه دوزمانه بهره می‌برد. تنظیم اسمی تخلیه ۳ و ۶ لیتر است؛ بااین‌حال، حجم تخلیه کوچک در محدوده ۲ تا ۳ لیتر و تخلیه کامل از ۴ تا ۷ لیتر تنظیم می‌شود. مقدار نهایی باید با طراحی کاسه وال‌هنگ و شرایط مصرف هماهنگ باشد.

ورودی آب با اتصال ۱/۲ اینچ در قسمت بالایی و مرکز مخزن قرار دارد. شیر قطع جریان و شیر پرکن از پیش روی مخزن نصب شده‌اند. زانویی تخلیه پلی‌اتیلن DN90، تبدیل DN90 به DN110، آب‌بندها و متعلقات لازم برای نصب و مهار نیز همراه مجموعه عرضه می‌شوند.

صفحه کلید داخل بسته محصول قرار ندارد و باید یکی از مدل‌های سازگار با مخزن UP 199 به‌صورت جداگانه تهیه شود.

سیستم و نحوه عملکرد فلاش تانک توکار وال‌هنگ شواب مدل SET WC 199 کد T02-0112-0250

آب از اتصال ۱/۲ اینچ بالای مخزن وارد می‌شود و شیر پرکن هیدرولیکی، فرایند آبگیری را کنترل می‌کند. پس از رسیدن سطح آب به مقدار تنظیم‌شده، جریان ورودی متوقف شده و مخزن برای تخلیه بعدی آماده می‌ماند.

شیر پرکن محصول برای عملکرد کم‌صدا طراحی شده و در کلاس صوتی یک طبق استاندارد ISO 3822 قرار دارد. عملکرد صحیح و میزان صدای نهایی مجموعه به فشار آب، آب‌بندی اتصالات و نصب اصولی نیز وابسته است.

مکانیزم دوزمانه امکان انتخاب تخلیه کم‌حجم یا کامل را فراهم می‌کند. تخلیه کوچک در محدوده ۲ تا ۳ لیتر و تخلیه کامل از ۴ تا ۷ لیتر قابل تنظیم است. پیکربندی متعارف محصول برای دو حالت تخلیه، ۳ و ۶ لیتر در نظر گرفته می‌شود.

فرمان تخلیه از قسمت جلوی مخزن صادر می‌شود. دهانه پشت صفحه کلید علاوه بر انتقال فرمان، مسیر دسترسی به شیر قطع جریان، شیر پرکن و قطعات قابل‌سرویس مخزن است. این دهانه نباید هنگام اجرای دیوار و کاشی‌کاری مسدود شود.

نحوه نصب فلاش تانک توکار وال‌هنگ شواب مدل SET WC 199 کد T02-0112-0250

نصب این محصول در مرحله تأسیسات و پیش از اجرای پوشش نهایی دیوار انجام می‌شود. ابتدا محل قرارگیری کاسه، تراز کف تمام‌شده، ارتفاع نشیمن، مسیر فاضلاب، انشعاب آب و مقاومت دیوار بررسی خواهند شد.

این مدل برای نصب روی دیوار بنایی مستحکم یا داخل آن طراحی شده است. برخلاف مدل‌های دارای استراکچر خودایستا، پایه‌ای برای انتقال بار به کف ندارد؛ بنابراین دیوار باید توانایی تحمل بارهای واردشده از کاسه وال‌هنگ را داشته باشد. نصب روی دیوار کاذب سبک بدون زیرسازی سازه‌ای مناسب توصیه نمی‌شود.

المنت گالوانیزه در ارتفاع تعیین‌شده قرار می‌گیرد و با متعلقات مناسب به دیوار مهار می‌شود. بدنه باید از نظر تراز افقی و عمودی کنترل شود. محاسبه ارتفاع باید براساس تراز کف تمام‌شده انجام شود تا پس از کف‌سازی، موقعیت نهایی کاسه تغییر نکند.

در مرحله بعد، پیچ‌های نگهدارنده کاسه، لوله انتقال آب و زانویی خروجی در محل مناسب قرار می‌گیرند. زانویی پلی‌اتیلن DN90 و تبدیل DN90 به DN110 برای اتصال مجموعه به مسیر فاضلاب در نظر گرفته شده‌اند. اتصالات باید بدون کشیدگی، فشار جانبی یا انحراف غیرعادی نصب شوند.

ورودی آب ۱/۲ اینچ در قسمت بالایی و مرکز مخزن به انشعاب ساختمان متصل می‌شود. شیر قطع جریان باید پس از اجرای دیوار نیز از طریق دهانه سرویس قابل‌دسترسی باقی بماند.

پیش از پوشاندن مجموعه، مخزن چند مرتبه آبگیری و تخلیه می‌شود. عملکرد شیر پرکن، مکانیزم دوزمانه و تمام اتصالات باید از نظر نشتی بررسی شوند. تراز المنت، استحکام نقاط مهار و موقعیت پیچ‌ها و لوله‌های کاسه نیز باید دوباره کنترل شوند.

پس از تأیید عملکرد، پوشش دیوار اجرا می‌شود. دهانه سرویس، پیچ‌های کاسه و لوله‌های ورودی و خروجی باید باز بمانند. در مرحله پایانی، کاسه وال‌هنگ و صفحه کلید سازگار نصب شده و هر دو حالت تخلیه آزمایش خواهند شد.

تجهیزات و الزامات نصب فلاش تانک توکار وال‌هنگ شواب

• توالت فرنگی وال‌هنگ سازگار
• صفحه کلید سازگار با مخزن UP 199
• دیوار بنایی مستحکم یا زیرسازی سازه‌ای مناسب
• اتصالات متناسب با جنس و مقاومت دیوار
• انشعاب آب با اتصال ۱/۲ اینچ
• مسیر فاضلاب DN110
• تعیین تراز کف تمام‌شده پیش از نصب
• تجهیزات تراز، مهار و آب‌بندی
• حفظ دسترسی کامل به دهانه سرویس
• آزمایش آب‌بندی پیش از اجرای پوشش دیوار
• نصب توسط مجری آشنا با سیستم‌های وال‌هنگ

صفحه کلید سازگار با فلاش تانک توکار وال‌هنگ شواب مدل SET WC 199 کد T02-0112-0250

صفحه کلید همراه این محصول عرضه نمی‌شود و باید به‌صورت جداگانه تهیه شود. برخی صفحه کلیدهای سازگار معرفی‌شده برای این مدل عبارت‌اند از:

• صفحه کلید دوزمانه شواب سری PLUTO سفید براق، کد P58-0130-0250
• صفحه کلید دوزمانه شواب سری PLUTO مشکی مات، کد P58-0190-0250
• صفحه کلید دوزمانه شواب سری VELA سفید براق، کد P47-0130-0253
• صفحه کلید دوزمانه شواب سری VELA سفید مات، کد P47-0131-0400
• صفحه کلید دوزمانه شواب سری VELA سفید و کروم، کد P47-0201-0250
• صفحه کلید دوزمانه شواب سری VELA مشکی مات، کد P47-0190-0253

سازگاری کد دقیق صفحه کلید با مخزن UP 199 باید پیش از خرید بررسی شود. برای مشاهده مدل‌های موجود می‌توانید به بخش «کلید فلاش تانک توکار» مراجعه کرده و برند شواب را انتخاب کنید.

نظر کارشناسی عمرانیاز درباره برند شواب و فلاش تانک توکار وال‌هنگ مدل SET WC 199 کد T02-0112-0250

شواب (SCHWAB) برندی باسابقه با ریشه آلمانی در زمینه تولید تجهیزات سرویس بهداشتی است که فعالیت آن به سال ۱۹۱۱ بازمی‌گردد. محصولات این برند اکنون در کشور اسلوونی و زیرمجموعه Fluidmaster تولید می‌شوند. مخازن توکار، استراکچرهای وال‌هنگ، مکانیزم‌های تخلیه و صفحه کلید از گروه‌های اصلی محصولات شواب هستند.

شواب در بازار جهانی به‌عنوان برندی تخصصی و شناخته‌شده در زمینه سیستم‌های تخلیه و تجهیزات توکار فعالیت دارد و محصولات مجموعه آن در بیش از ۹۰ کشور عرضه می‌شوند. رتبه‌بندی رسمی و مستقلی برای تعیین جایگاه عددی این برند وجود ندارد؛ اما سابقه طولانی، گستردگی بازار و تمرکز تخصصی آن، شواب را در میان برندهای معتبر این حوزه قرار می‌دهد.

محصولات شواب حدود ۱۷ سال است که در بازار ایران عرضه می‌شوند. براساس تجربه فروش عمرانیاز، این محصولات از کیفیت ساخت و عملکرد مناسبی برخوردارند و قطعات یدکی آن‌ها نیز با پرداخت هزینه در بازار قابل تهیه است. محصولات شواب در ایران بدون گارانتی عرضه می‌شوند، اما نبود گارانتی به معنای کیفیت پایین محصول نیست و در صورت نصب اصولی می‌توان از آن‌ها انتظار عملکرد باثبات و دوام مناسب داشت.

مدل SET WC 199 با عرض ۴۹٫۷، ارتفاع ۷۹٫۴ و عمق ۸٫۵ سانتی‌متر، برای نصب روی یا داخل دیوارهای بنایی مستحکم طراحی شده است. مخزن عایق‌شده، المنت گالوانیزه، شیر پرکن کم‌صدا و قابلیت تنظیم حجم هر دو حالت تخلیه از مشخصات مهم این محصول هستند.

از نظر ارزش خرید، این مدل برای پروژه‌هایی مناسب است که دیوار بنایی مقاوم دارند و به یک فلاش تانک توکار کم‌عمق و بدون استراکچر خودایستای کف‌خور نیاز دارند. اگر دیوار محل نصب سبک، کاذب یا فاقد مقاومت سازه‌ای کافی باشد، استفاده از مدل‌های DUPLO دارای استراکچر متصل به کف انتخاب مناسب‌تری خواهد بود.

مزایا و ویژگی‌های فلاش تانک توکار وال‌هنگ شواب مدل SET WC 199 کد T02-0112-0250

• مناسب نصب توالت فرنگی وال‌هنگ
• مخصوص نصب روی یا داخل دیوار بنایی مستحکم
• دارای مخزن توکار UP 199
• دارای المنت گالوانیزه
• مخزن مجهز به عایق کامل ضدتعریق
• عرض ۴۹٫۷ سانتی‌متر
• ارتفاع ۷۹٫۴ سانتی‌متر
• عمق ۸٫۵ سانتی‌متر
• مکانیزم تخلیه دوزمانه
• تخلیه اسمی ۳ و ۶ لیتر
• تخلیه کوچک قابل تنظیم از ۲ تا ۳ لیتر
• تخلیه کامل قابل تنظیم از ۴ تا ۷ لیتر
• ورودی آب از قسمت بالایی و مرکز مخزن
• اتصال آب ۱/۲ اینچ
• شیر قطع جریان از پیش نصب‌شده
• شیر پرکن هیدرولیکی کم‌صدا
• کلاس صوتی یک طبق استاندارد ISO 3822
• دسترسی سرویس از قسمت جلوی مخزن
• زانویی پلی‌اتیلن DN90 همراه آب‌بند
• تبدیل پلی‌اتیلن DN90 به DN110 همراه آب‌بند
• عرضه همراه متعلقات نصب و مهار
• وزن ۹٫۵ کیلوگرم
• مطابقت مخزن با استاندارد EN 14055

محصولات مکمل فلاش تانک توکار وال‌هنگ شواب مدل SET WC 199 کد T02-0112-0250

اولین محصول موردنیاز برای تکمیل این سیستم، «توالت فرنگی دیواری (وال‌هنگ)» است. بهتر است کاسه پیش از نصب المنت انتخاب شود تا محل پیچ‌ها، ارتفاع نصب و مسیر اتصال فاضلاب با شرایط پروژه هماهنگ باشند.

انواع «لوازم یدکی فلاش تانک» نیز برای سرویس و نگهداری سیستم تخلیه قابل بررسی هستند. سازگاری قطعه با مخزن WC 199 باید پیش از خرید کنترل شود.

برای تکمیل تجهیزات شست‌وشوی سرویس می‌توانید انواع «شیر توالت توکار» را بررسی کنید. بهتر است رنگ شیر، صفحه کلید و سایر تجهیزات قابل‌مشاهده سرویس با یکدیگر هماهنگ باشند.

برای جمع‌آوری آب‌های سطحی نیز مدل‌های مختلف «کفشور» براساس ابعاد، نوع خروجی و شرایط شیب‌بندی کف قابل مقایسه هستند.

فلاش تانک توکار وال‌هنگ شواب برای چه فضاهایی مناسب است؟

این مدل برای فضاهایی مناسب است که دیوار بنایی مستحکم و امکان مهار مستقیم المنت وجود داشته باشد، از جمله:

• واحدهای مسکونی نوساز با دیوار بنایی مناسب
• بازسازی‌های دارای دیوار مقاوم
• ویلاها
• ساختمان‌های اداری
• هتل‌ها و مراکز اقامتی
• پروژه‌های تجاری
• سرویس‌های بهداشتی عمومی با اجرای تخصصی
• فضاهای دارای محدودیت عمق نصب

این محصول برای نصب مستقیم در دیوارهای کاذب سبک طراحی نشده است. اگر محل اجرا فاقد دیوار بنایی مقاوم باشد، باید از استراکچر خودایستای متصل‌شونده به کف یا زیرسازی سازه‌ای تأییدشده استفاده شود.

سؤالات متداول فلاش تانک توکار وال‌هنگ شواب مدل SET WC 199 کد T02-0112-0250

آیا فلاش تانک شواب مدل SET WC 199 برای توالت ایرانی مناسب است؟

خیر. این محصول برای نصب توالت فرنگی دیواری یا وال‌هنگ طراحی شده است.

ابعاد فلاش تانک شواب مدل SET WC 199 چقدر است؟

ابعاد محصول شامل عرض ۴۹٫۷، ارتفاع ۷۹٫۴ و عمق ۸٫۵ سانتی‌متر است.

آیا ابعاد این مدل قابل تنظیم هستند؟

خیر. قابلیت تنظیم ارتفاع، عرض یا عمق برای این محصول اعلام نشده است و موقعیت نصب باید پیش از مهار نهایی تعیین شود.

آیا مدل SET WC 199 استراکچر خودایستا دارد؟

خیر. این مدل دارای المنت گالوانیزه برای مهار روی یا داخل دیوار بنایی مستحکم است و پایه خودایستای متصل‌شونده به کف ندارد.

تفاوت SET WC 199 با DUPLO WC 199 SLIM چیست؟

مدل SET WC 199 برای مهار به دیوار بنایی مستحکم طراحی شده و ابعاد آن ثابت است. مدل DUPLO WC 199 SLIM استراکچر خودایستا، پایه متصل‌شونده به کف و قابلیت تنظیم ارتفاع و عمق دارد.

حجم تخلیه مخزن چقدر است؟

تنظیم اسمی محصول ۳ و ۶ لیتر است. تخلیه کوچک در محدوده ۲ تا ۳ لیتر و تخلیه کامل از ۴ تا ۷ لیتر تنظیم می‌شود.

محل ورودی آب مخزن کجاست؟

ورودی آب با اتصال ۱/۲ اینچ در قسمت بالایی و مرکز مخزن قرار دارد.

چه قطعاتی همراه محصول عرضه می‌شوند؟

مخزن UP 199، المنت گالوانیزه، شیر قطع جریان، شیر پرکن، اتصال آب ۱/۲ اینچ، زانویی DN90، تبدیل DN90 به DN110، آب‌بندها و متعلقات نصب و مهار همراه محصول هستند.

آیا صفحه کلید همراه محصول عرضه می‌شود؟

خیر. صفحه کلید سازگار با مخزن UP 199 باید به‌صورت جداگانه تهیه شود.

آیا سرویس مخزن به تخریب دیوار نیاز دارد؟

در صورت نصب صحیح و مسدودنشدن دهانه سرویس، شیر قطع جریان و قطعات قابل‌دسترسی از قسمت پشت صفحه کلید بررسی و تعویض می‌شوند.

آیا فلاش تانک شواب مدل SET WC 199 در ایران گارانتی دارد؟

خیر. این محصول در ایران بدون گارانتی عرضه می‌شود، اما قطعات یدکی آن با پرداخت هزینه قابل تهیه است.

خرید فلاش تانک توکار وال‌هنگ شواب مدل SET WC 199 کد T02-0112-0250 از عمرانیاز

پیش از خرید، مقاومت دیوار محل اجرا، عرض و عمق فضای نصب، تراز کف تمام‌شده، مسیر فاضلاب، مدل کاسه وال‌هنگ و صفحه کلید سازگار را بررسی کنید. این مدل برای مهار مستقیم روی یا داخل دیوار بنایی مستحکم طراحی شده و نباید بدون زیرسازی مناسب در دیوار کاذب سبک نصب شود.

وضعیت تأمین قطعات و هزینه خدمات احتمالی نیز پیش از سفارش اهمیت دارد. برای بررسی سازگاری محصول با شرایط پروژه، کاسه وال‌هنگ و صفحه کلید می‌توانید با کارشناسان عمرانیاز مشورت کنید.
