فلاش تانک توکار شوآب SCHWAB مدل DUPLO WC 198

معرفی فلاش تانک توکار وال‌هنگ شواب SCHWAB مدل DUPLO WC 198 کد 674523

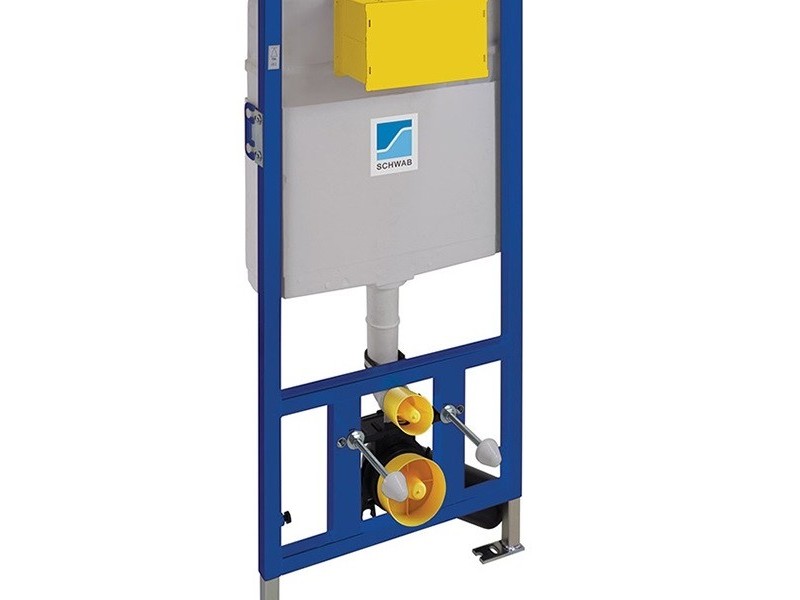

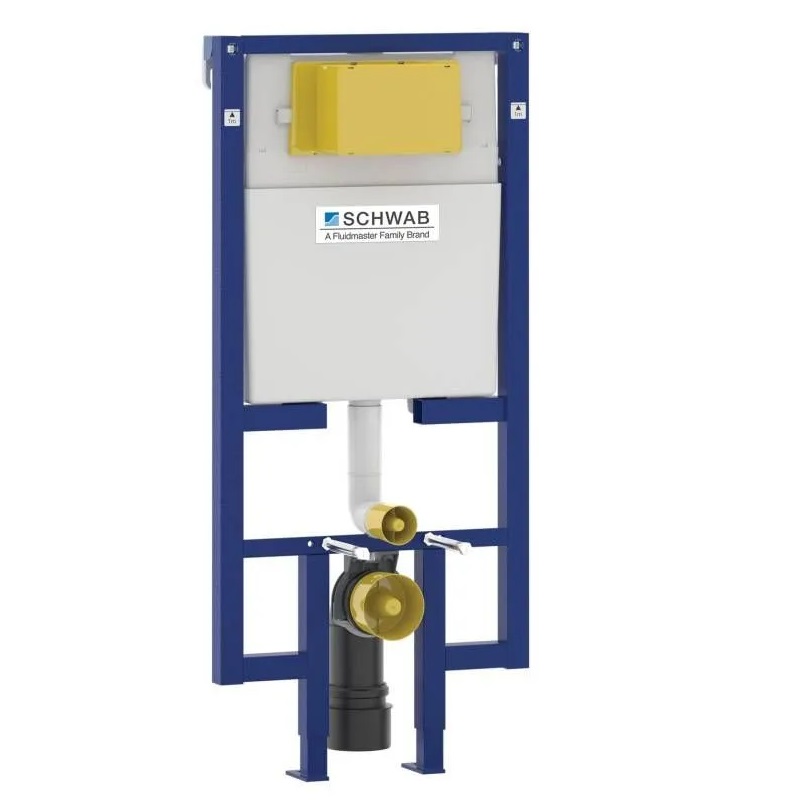

فلاش تانک توکار وال‌هنگ شواب (SCHWAB) مدل DUPLO WC 198 کد 674523 مجموعه‌ای شامل مخزن توکار UP 198 و استراکچر فلزی نگهدارنده کاسه است. این محصول برای نصب توالت فرنگی دیواری طراحی شده و در دیوارهای کاذب، سازه‌های پیش‌ساخته و دیوارهای بنایی دارای زیرسازی مناسب قابل اجرا است.

فریم خودایستای محصول از فولاد با پوشش پودری آبی ساخته شده است. مخزن پلاستیکی UP 198 عایق ضدتعریق دارد و مجموعه عایق صوتی تماسی نیز همراه محصول ارائه می‌شود.

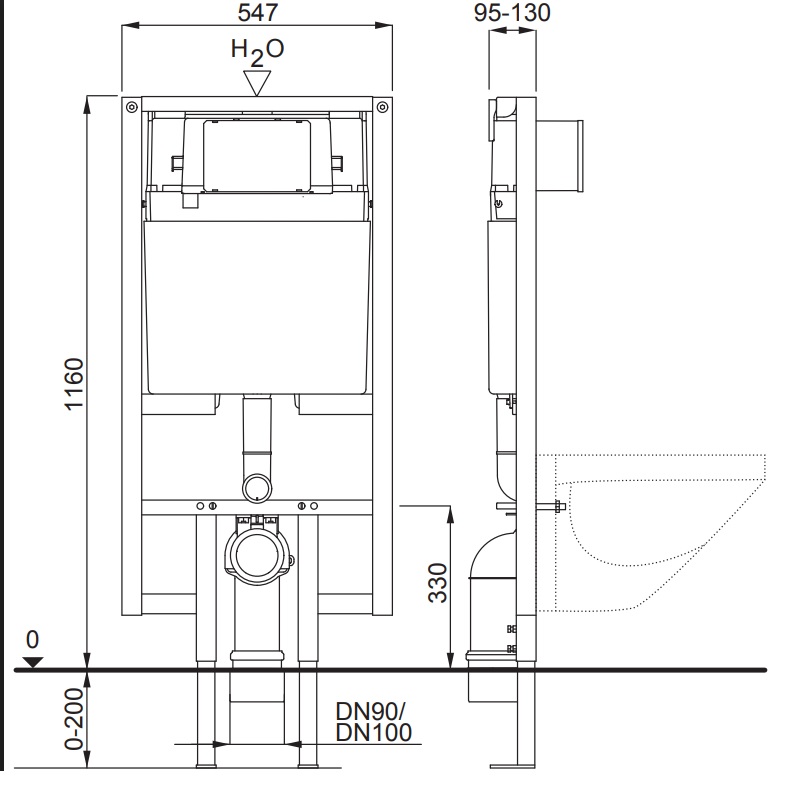

عرض استراکچر ثابت و برابر با ۵۴٫۷ سانتی‌متر است. ارتفاع مجموعه از ۱۱۶ تا ۱۳۶ سانتی‌متر و عمق نصب آن از ۹٫۵ تا ۱۳ سانتی‌متر قابل تنظیم است. پایه‌ها نیز از صفر تا ۲۰ سانتی‌متر تنظیم می‌شوند تا ارتفاع فریم براساس تراز کف تمام‌شده تعیین شود.

استراکچر براساس استاندارد EN 997 برای تحمل بار حداقل ۴۰۰ کیلوگرم طراحی شده است. ظرفیت نهایی مجموعه به مقاومت کف و دیوار، اتصالات مورد استفاده و مهار اصولی فریم بستگی دارد.

این مدل دارای مکانیزم تخلیه دوزمانه ۳ و ۶ لیتری است. ورودی آب ۱/۲ اینچ در قسمت بالای مخزن قرار دارد و شیر قطع جریان نیز همراه مجموعه عرضه می‌شود. فرمان تخلیه می‌تواند به‌صورت دستی یا پنوماتیک اجرا شود؛ بنابراین صفحه کلید باید متناسب با مخزن UP 198 و نوع عملکرد انتخاب شود.

مدل DUPLO WC 198 نسبت به DUPLO WC 199 SLIM حدود ۱٫۳ سانتی‌متر عرض کمتری دارد، اما حداقل ارتفاع نصب آن ۶ سانتی‌متر بیشتر است. ابعاد مدل WC 198 شامل عرض ۵۴٫۷ سانتی‌متر، ارتفاع ۱۱۶ تا ۱۳۶ سانتی‌متر و عمق ۹٫۵ تا ۱۳ سانتی‌متر است.

صفحه کلید همراه محصول عرضه نمی‌شود و باید به‌صورت جداگانه تهیه شود.

اگر هنوز کاسه مناسب پروژه را انتخاب نکرده‌اید، می‌توانید انواع «توالت فرنگی دیواری (وال‌هنگ)» را در عمرانیاز بررسی کنید. بهتر است کاسه پیش از تثبیت استراکچر انتخاب شود تا محل پیچ‌ها، ارتفاع نصب و مسیر اتصال فاضلاب با پروژه هماهنگ باشند.

سیستم و نحوه عملکرد فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 198 کد 674523

آب از اتصال ۱/۲ اینچ بالای مخزن وارد می‌شود و شیر پرکن، فرایند آبگیری را کنترل می‌کند. پس از رسیدن سطح آب به مقدار تنظیم‌شده، جریان ورودی قطع شده و مخزن برای تخلیه بعدی آماده می‌ماند.

مکانیزم دوزمانه امکان استفاده از تخلیه ۳ یا ۶ لیتری را فراهم می‌کند. انتخاب تخلیه کم‌حجم یا کامل از طریق صفحه کلید سازگار انجام می‌شود و مقدار آب مصرفی باید با طراحی کاسه وال‌هنگ و شرایط نصب هماهنگ باشد.

فرمان تخلیه این مخزن می‌تواند به‌صورت دستی یا پنوماتیک اجرا شود. در سیستم دستی، فشار واردشده به صفحه کلید از طریق مکانیزم داخلی به شیر تخلیه منتقل می‌شود. در نوع پنوماتیک، فرمان تخلیه با استفاده از فشار هوا انتقال پیدا می‌کند. نوع صفحه کلید باید با روش عملکرد انتخاب‌شده سازگار باشد.

دسترسی به مکانیزم داخلی از دهانه جلوی مخزن و قسمت پشت صفحه کلید انجام می‌شود. این دهانه باید هنگام اجرای زیرسازی، دیوار و کاشی‌کاری باز بماند تا تنظیم یا تعویض قطعات قابل‌دسترسی بدون تخریب پوشش اصلی امکان‌پذیر باشد.

نحوه نصب فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 198 کد 674523

نصب این محصول در مرحله تأسیسات و پیش از اجرای دیوار کاذب، کاشی‌کاری یا پوشش نهایی انجام می‌شود. ابتدا تراز کف تمام‌شده، ارتفاع نشیمن کاسه، مسیر فاضلاب، محل انشعاب آب و فضای لازم برای قرارگیری استراکچر مشخص خواهند شد.

فریم در محل نصب قرار می‌گیرد و پایه‌های آن براساس تراز کف تمام‌شده تنظیم می‌شوند. ارتفاع کلی مجموعه در محدوده ۱۱۶ تا ۱۳۶ سانتی‌متر و عمق نصب آن بین ۹٫۵ تا ۱۳ سانتی‌متر قابل تنظیم است. عرض استراکچر ثابت و برابر با ۵۴٫۷ سانتی‌متر است.

پس از تعیین ارتفاع و عمق، فریم تراز شده و با اتصالات مناسب به کف و نقاط مهار دیوار متصل می‌شود. نوع پیچ و اتصال باید متناسب با جنس دیوار و زیرسازی انتخاب شود. ظرفیت تحمل بار نهایی مجموعه نیز به مقاومت کف و دیوار و نحوه مهار فریم وابسته است.

در مرحله بعد، پیچ‌های نگهدارنده کاسه، لوله انتقال آب و زانویی تخلیه در محل مناسب قرار می‌گیرند. خروجی فاضلاب با زانویی DN90 و اتصال DN90/DN100 به مسیر ساختمان متصل می‌شود. اتصالات نباید تحت کشش، فشار جانبی یا انحراف غیرعادی قرار گیرند.

ورودی آب ۱/۲ اینچ بالای مخزن به انشعاب ساختمان متصل می‌شود. شیر قطع جریان باید از دهانه سرویس قابل‌دسترسی باقی بماند تا کنترل ورودی آب بدون تخریب دیوار امکان‌پذیر باشد.

پیش از پوشاندن استراکچر، مخزن چند مرتبه آبگیری و تخلیه می‌شود. عملکرد شیر پرکن، مکانیزم دوزمانه و تمام اتصالات باید از نظر نشتی بررسی شوند. تراز فریم، استحکام نقاط مهار و موقعیت پیچ‌ها و لوله‌های اتصال کاسه نیز باید دوباره کنترل شوند.

پس از تأیید عملکرد، زیرسازی و پوشش دیوار اجرا می‌شوند. دهانه سرویس، پیچ‌های کاسه و لوله‌های ورودی و خروجی باید باز بمانند. در مرحله پایانی، کاسه وال‌هنگ و صفحه کلید سازگار نصب شده و هر دو حالت تخلیه آزمایش خواهند شد.

تجهیزات و الزامات نصب فلاش تانک توکار وال‌هنگ شواب

• توالت فرنگی وال‌هنگ سازگار
• صفحه کلید دستی یا پنوماتیک سازگار با مخزن UP 198
• کف و دیوار مقاوم برای مهار استراکچر
• انشعاب آب با اتصال ۱/۲ اینچ
• مسیر فاضلاب مناسب
• اتصالات متناسب با جنس زیرسازی
• تعیین تراز کف تمام‌شده پیش از تنظیم پایه‌ها
• تجهیزات تراز، مهار و آب‌بندی
• زیرسازی مقاوم برای اجرای دیوار کاذب
• حفظ دسترسی کامل به دهانه سرویس
• آزمایش مخزن و اتصالات پیش از پوشاندن دیوار
• نصب توسط مجری آشنا با سیستم‌های وال‌هنگ

صفحه کلید سازگار با فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 198 کد 674523

صفحه کلید همراه این محصول عرضه نمی‌شود و باید به‌صورت جداگانه تهیه شود. مخزن UP 198 قابلیت استفاده از فرمان تخلیه دستی و پنوماتیک را دارد؛ بنابراین نوع صفحه کلید باید متناسب با روش عملکرد انتخاب‌شده باشد.

صفحه کلیدهای متعددی از شواب برای مخزن UP 198 تولید شده‌اند که از میان آن‌ها می‌توان به برخی مدل‌های سری CARO، OVATE DUO، CIRCLE و DOTS DUO اشاره کرد. سازگاری همه رنگ‌ها و کدهای یک سری یکسان نیست؛ به همین دلیل، کد دقیق صفحه کلید باید پیش از سفارش با مخزن UP 198 تطبیق داده شود.

برای مشاهده مدل‌های موجود می‌توانید به بخش «کلید فلاش تانک توکار» مراجعه کنید. ابتدا برند شواب را انتخاب کرده و سپس سازگاری کد صفحه کلید با مخزن UP 198 را بررسی کنید.

نظر کارشناسی عمرانیاز درباره برند شواب و فلاش تانک توکار وال‌هنگ مدل DUPLO WC 198 کد 674523

شواب (SCHWAB) برندی باسابقه با ریشه آلمانی در زمینه تولید تجهیزات سرویس بهداشتی است که فعالیت آن به سال ۱۹۱۱ بازمی‌گردد. محصولات این برند اکنون در کشور اسلوونی و زیرمجموعه Fluidmaster تولید می‌شوند. مخازن توکار، استراکچرهای وال‌هنگ، مکانیزم‌های تخلیه و صفحه کلید از گروه‌های اصلی محصولات شواب هستند.

شواب در بازار جهانی به‌عنوان برندی تخصصی و شناخته‌شده در زمینه سیستم‌های تخلیه و تجهیزات توکار فعالیت دارد و محصولات مجموعه آن در بیش از ۹۰ کشور عرضه می‌شوند. رتبه‌بندی رسمی و مستقلی برای تعیین جایگاه عددی این برند وجود ندارد؛ اما سابقه طولانی، گستردگی بازار و تمرکز تخصصی آن، شواب را در میان برندهای معتبر این حوزه قرار می‌دهد.

محصولات شواب حدود ۱۷ سال است که در بازار ایران عرضه می‌شوند. براساس تجربه فروش عمرانیاز، این محصولات از کیفیت ساخت و عملکرد مناسبی برخوردارند و قطعات یدکی آن‌ها نیز با پرداخت هزینه در بازار قابل تهیه است. محصولات شواب در ایران بدون گارانتی عرضه می‌شوند، اما نبود گارانتی به معنای کیفیت پایین محصول نیست و در صورت نصب اصولی می‌توان از آن‌ها انتظار عملکرد باثبات و دوام مناسب داشت.

فلاش تانک توکار وال‌هنگ مدل DUPLO WC 198 دارای فریم فولادی، مخزن عایق‌شده UP 198 و مکانیزم تخلیه دوزمانه است. عرض ۵۴٫۷ سانتی‌متر، قابلیت تنظیم ارتفاع از ۱۱۶ تا ۱۳۶ سانتی‌متر، عمق قابل تنظیم از ۹٫۵ تا ۱۳ سانتی‌متر و تحمل بار حداقل ۴۰۰ کیلوگرم از مشخصات اصلی آن هستند.

از نظر ارزش خرید، این مدل برای خریدارانی مناسب است که به‌دنبال فلاش تانکی توکار با عرض کمتر، استراکچر مقاوم و قابلیت تنظیم ارتفاع و عمق هستند. پیش از سفارش باید فضای نصب، مدل کاسه وال‌هنگ، نوع فرمان تخلیه و دسترسی به صفحه کلید سازگار با مخزن UP 198 بررسی شوند.

مزایا و ویژگی‌های فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 198 کد 674523

• مناسب نصب توالت فرنگی وال‌هنگ
• دارای مخزن توکار UP 198
• فریم خودایستا از جنس فولاد
• پوشش پودری روی سطح فریم
• مخزن پلاستیکی با عایق ضدتعریق
• دارای مجموعه عایق صوتی تماسی
• عرض ثابت ۵۴٫۷ سانتی‌متر
• ارتفاع قابل تنظیم از ۱۱۶ تا ۱۳۶ سانتی‌متر
• عمق نصب قابل تنظیم از ۹٫۵ تا ۱۳ سانتی‌متر
• قابلیت تنظیم پایه‌ها از صفر تا ۲۰ سانتی‌متر
• تحمل بار حداقل ۴۰۰ کیلوگرم طبق استاندارد EN 997
• مکانیزم تخلیه دوزمانه ۳ و ۶ لیتری
• ورودی آب ۱/۲ اینچ از بالای مخزن
• دارای شیر قطع جریان
• قابلیت استفاده از فرمان دستی یا پنوماتیک
• دسترسی سرویس از قسمت جلوی مخزن
• دارای زانویی خروجی DN90
• دارای اتصال خروجی DN90/DN100
• عرضه همراه اتصالات آب و فاضلاب
• مناسب دیوارهای کاذب، پیش‌ساخته و بنایی

محصولات مکمل فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 198 کد 674523

اولین محصول موردنیاز برای تکمیل این سیستم، «توالت فرنگی دیواری (وال‌هنگ)» است. بهتر است کاسه پیش از تثبیت نهایی استراکچر انتخاب شود تا ارتفاع نصب، محل پیچ‌ها و مسیر اتصالات با شرایط پروژه هماهنگ باشند.

انواع «لوازم یدکی فلاش تانک» نیز برای سرویس و نگهداری سیستم تخلیه قابل بررسی هستند. سازگاری قطعه یدکی با مخزن UP 198 باید پیش از خرید کنترل شود.

برای تکمیل تجهیزات شست‌وشوی سرویس می‌توانید انواع «شیر توالت توکار» را بررسی کنید. بهتر است رنگ شیر، صفحه کلید و سایر تجهیزات قابل‌مشاهده سرویس با یکدیگر هماهنگ باشند.

برای جمع‌آوری آب‌های سطحی نیز مدل‌های مختلف «کفشور» براساس ابعاد، نوع خروجی و شرایط شیب‌بندی کف قابل مقایسه هستند.

فلاش تانک توکار وال‌هنگ شواب برای چه فضاهایی مناسب است؟

این مدل برای فضاهایی مناسب است که امکان اجرای زیرسازی مقاوم و دیوار تأسیساتی وجود داشته باشد، از جمله:

• واحدهای مسکونی نوساز
• بازسازی‌های دارای زیرسازی مناسب
• ویلاها
• ساختمان‌های اداری
• مراکز تجاری
• هتل‌ها و مجموعه‌های اقامتی
• سرویس‌های بهداشتی عمومی
• دیوارهای کاذب و پیش‌ساخته
• دیوارهای بنایی دارای نقاط مهار مناسب

عرض ۵۴٫۷ سانتی‌متری و عمق قابل تنظیم این مدل می‌تواند برای برخی پروژه‌های دارای محدودیت فضای نصب مناسب باشد. بااین‌حال، ارتفاع حداقل ۱۱۶ سانتی‌متر باید پیش از خرید با فضای اجرای پروژه تطبیق داده شود.

سؤالات متداول فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 198 کد 674523

آیا فلاش تانک شواب مدل DUPLO WC 198 برای توالت ایرانی مناسب است؟

خیر. این محصول برای نصب توالت فرنگی دیواری یا وال‌هنگ طراحی شده است.

ابعاد فلاش تانک شواب مدل DUPLO WC 198 چقدر است؟

عرض محصول ۵۴٫۷ سانتی‌متر، ارتفاع قابل تنظیم آن ۱۱۶ تا ۱۳۶ سانتی‌متر و عمق نصب قابل تنظیم آن ۹٫۵ تا ۱۳ سانتی‌متر است.

آیا عرض استراکچر قابل تنظیم است؟

خیر. عرض استراکچر ثابت و برابر با ۵۴٫۷ سانتی‌متر است.

ارتفاع فلاش تانک شواب مدل DUPLO WC 198 چگونه تنظیم می‌شود؟

ارتفاع کلی مجموعه با تنظیم پایه‌های استراکچر در محدوده ۱۱۶ تا ۱۳۶ سانتی‌متر تغییر می‌کند. تنظیم ارتفاع باید براساس تراز کف تمام‌شده انجام شود.

حجم تخلیه مخزن چقدر است؟

این مدل دارای مکانیزم دوزمانه با حجم‌های تخلیه ۳ و ۶ لیتر است.

ورودی آب مخزن در کدام قسمت قرار دارد؟

ورودی آب با اتصال ۱/۲ اینچ در قسمت بالای مخزن قرار دارد.

تحمل وزن استراکچر چقدر است؟

ظرفیت تحمل بار استراکچر طبق استاندارد EN 997 حداقل ۴۰۰ کیلوگرم اعلام شده است. دستیابی به این ظرفیت به نصب اصولی و مقاومت زیرسازی بستگی دارد.

آیا صفحه کلید همراه محصول عرضه می‌شود؟

خیر. صفحه کلید دستی یا پنوماتیک سازگار با مخزن UP 198 باید به‌صورت جداگانه تهیه شود.

آیا سرویس مخزن به تخریب دیوار نیاز دارد؟

در صورت نصب صحیح و مسدودنشدن دهانه سرویس، قطعات قابل‌دسترسی از پشت صفحه کلید تنظیم یا تعویض می‌شوند.

آیا فلاش تانک شواب مدل DUPLO WC 198 در ایران گارانتی دارد؟

خیر. این محصول در ایران بدون گارانتی عرضه می‌شود، اما قطعات یدکی آن با پرداخت هزینه قابل تهیه است.

خرید فلاش تانک توکار وال‌هنگ شواب مدل DUPLO WC 198 کد 674523 از عمرانیاز

پیش از خرید، عرض و عمق محل اجرا، ارتفاع کف تمام‌شده، مقاومت زیرسازی، مسیر فاضلاب، مدل کاسه وال‌هنگ و نوع صفحه کلید سازگار را بررسی کنید. کنترل اقلام داخل بسته، وضعیت تأمین قطعات و هزینه خدمات احتمالی نیز از بروز مشکل هنگام نصب و نگهداری جلوگیری می‌کند.

برای بررسی هماهنگی استراکچر با کاسه وال‌هنگ و صفحه کلید می‌توانید پیش از ثبت سفارش با کارشناسان عمرانیاز مشورت کنید.
