شیرآلات توپی چیست؟

آیا تا به حال به این فکر کرده‌اید که چه نوع شیری در سیستم‌های انتقال آب، گاز، لوله‌کشی خانه یا محل کار شما استفاده می‌شود؟

شیرآلات توپی یکی از رایج‌ترین و پرکاربردترین انواع شیرها هستند که به دلیل سادگی، کارایی و عمر طولانی، در صنایع مختلف و مصارف خانگی محبوبیت زیادی دارند. طراحان و مهندسان سیستم‌های تاسیساتی در سیستم‌های انتقال مایعات از شیرآلات توپی استفاده می‌کنند؛ این شیرآلات در مقایسه با دیگر شیرآلات صنعتی، استفاده بیشتری دارد و آن به دلیل راحتی کارکرد آنها است.

اما شیرآلات توپی چیست؟ چه کاربردی دارد؟

در این مقاله از عمرانیاز، قصد داریم به طور جامع به معرفی شیر توپی، اجزای آن، انواع مختلف و کاربردهایشان، مزایا و معایب آنها بپردازیم، تا شما درک بهتری از این ابزار مهم پیدا کنید.

شیر توپی چیست؟

شیر توپی (Ball Valve) نوعی شیر قطع و وصل جریان است که از یک کره سوراخ‌دار برای کنترل عبور سیال استفاده می‌کند. این کره که در داخل بدنه شیر قرار دارد، می‌تواند با یک چرخش ۹۰ درجه‌ای توسط دسته شیر، جریان را کاملاً باز یا کاملاً مسدود کند. وقتی سوراخ کره در راستای جریان لوله قرار می‌گیرد، سیال می‌تواند از آن عبور کند و زمانی که کره ۹۰ درجه چرخانده می‌شود، سوراخ عمود بر مسیر جریان قرار گرفته و مانع از عبور سیال می‌شود.

این طراحی ساده، کارایی بالا و عملکرد سریع را برای شیر توپی به ارمغان آورده است.

شیرآلات توپی در انواع مختلف و سایزهای مختلفی طراحی و تولید می‌شود تا افراد بتوانند شیر توپی مناسب را متناسب با سایز لوله و نوع نیاز انتخاب نمایند.

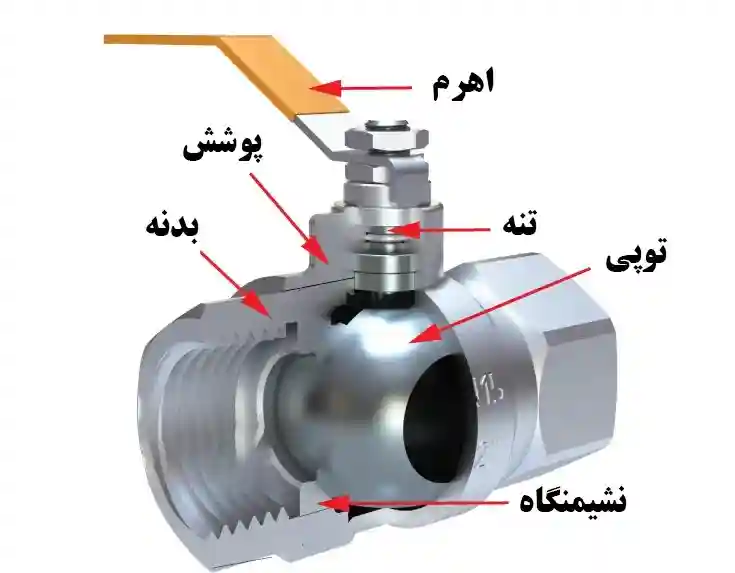

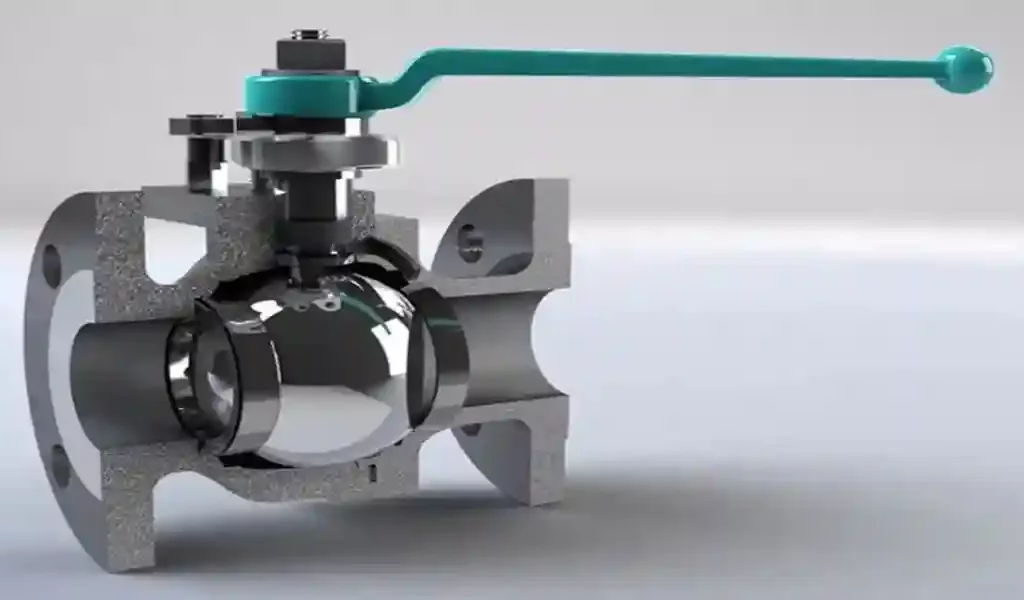

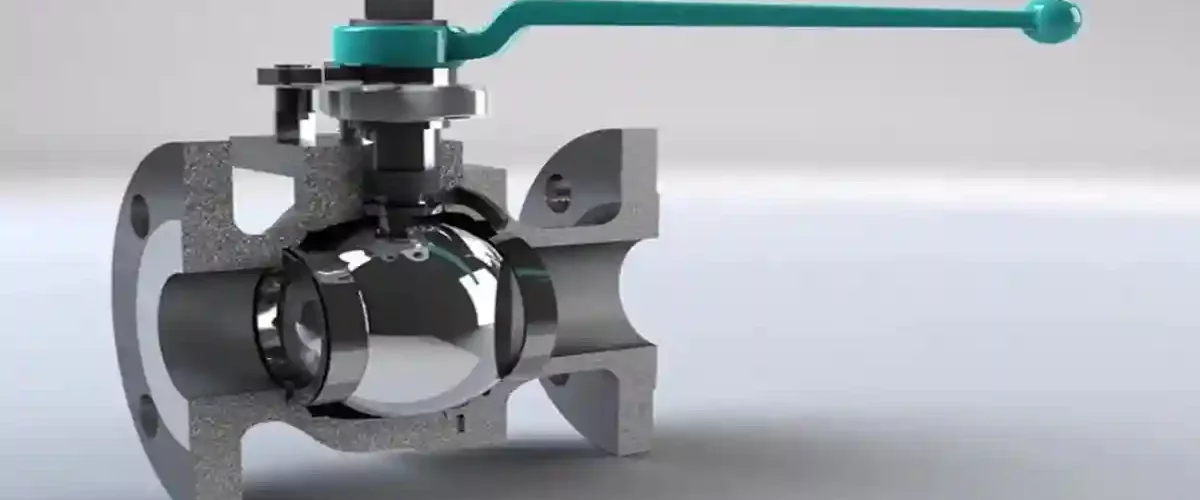

اجزای تشکیل دهنده شیرآلات توپی

طراحی شیر توپی بسیار ساده و کاربردی است.

این شیر از چندین جزء اصلی تشکیل شده‌ که هر کدام نقش مهمی در عملکرد صحیح شیر ایفا می‌کنند.

اجزا بسته به مدل شیر کمی با هم متفاوت هستند، اما اجزای اصلی شیر توپی در تمامی مدل‌ها به شرح زیر است.

بدنه

بدنه شیر توپی ساختار اصلی شیر است که سایر اجزا را در خود جای می‌دهد.

بدنه‌ها می‌توانند از مواد مختلفی مانند فولاد کربن، فولاد ضد زنگ، برنج، برنز، PVC و... ساخته شوند.

کیفیت ساخت بدنه ارتباط مستقیم با طول عمر شیرآلات توپی دارد.

توپی (Ball)

این بخش از شیر، عنصر اصلی کنترل‌کننده جریان است که به صورت کروی و دارای سوراخی در مرکز خود می‌باشد.

توپی معمولاً از فولاد ضد زنگ یا کروم ساخته می‌شود تا مقاومت بالایی در برابر خوردگی و سایش داشته باشد.

توپی جریان را کنترل می‌کند و جهت آن با خش دیگری به اسم ساقه کنترل می‌شود.

صندلی

حلقه‌هایی معمولاً از جنس PTFE (تفلون)، نایلون یا سایر پلیمرها هستند که توپی بر روی آنها می‌نشیند.

این صندلی آب‌بندی کامل را تضمین کرده و از نشت سیال جلوگیری می‌کنند.

صندلی همچنان از توپی پشتیبانی می‌کند تا آسیبی به آن وارد نشود.

ساقه

میله‌ای است که توپی را به دسته شیر متصل می‌کند و حرکت چرخشی دسته را به توپی منتقل می‌کند.

به وسیله ساقه و حرکت توپی جریان مدیریت می‌شود.

دسته

اهرمی است که توسط کاربر برای باز و بسته کردن شیر استفاده می‌شود.

این دسته معمولاً دارای نشانگر وضعیت (باز یا بسته) است.

آب‌بندی ساقه

بخش آب بندی یا بسته‌بندی ساقه، مجموعه‌ای از واشرها و حلقه‌ها است که از نشت سیال در اطراف ساقه جلوگیری می‌کند.

کلاهک

قسمتی از بدنه شیر است که ساقه و مکانیزم آب‌بندی ساقه را در خود جای می‌دهد.

ویژگی‌های شیرآلات توپی

همانطور که گفته شد، شیرآلات توپی کاربرد بیشتری نسبت به دیگر شیرآلات صنعتی دارند.

این امر به دلیل ویژگی‌های منحصر به فرد این مدل شیر می‌باشد.

در ادامه به ویژگی‌های این شیر اشاره شده است.

سرعت عمل بالا

یکی از ویژگی‌های شیرآلات توپی سرعت بالا و دقت بالا است.

با یک حرکت سریع جریان سیالات قطع و وصل می‌شود و این موضوع در صنایع اهمیت بسیار زیادی دارد.

سادگی

ساختار تولید و طراحی ساده شیرآلات توپی نقش بسیار مهم می‌دهد محبوبیت آن داشته است.

قطعات بسیار کمی در ساخت ین شیرآلات استفاده می‌شود این موضوع باعث کاهش هزینه‌های تولید و کاهش زمان برای تولید می‌شود که در نهایت هزینه کلی را کاهش می‌دهد.

ایمنی بالا

شیرآلات توپی از نظر ایمنی نیز امتیاز لازم را به دست می‌آورند این شیرآلات دارای قفل نیز هستند تا از باز شدن تصادفی جلوگیری شود.

کیفیت بالا

مواد اولیه مورد استفاده در ساخت شیرآلات توپی ضد آب و ضد خوردگی است و کیفیت بالایی دارد این موضوع بسیار حائز اهمیت است و نیازی نیست کاربر نگران خوردگی و زنگ زدگی شیرآلات توپی باشد.

تنوع سایز

شیرآلات توپی در سایز مختلفی تولید می‌شوند و این موضوع این امکان را فراهم می‌کند که بتوان در هر پروژه‌ای از آنها استفاده کرد.

تحمل فشار بالا

طراحی شیرآلات توپی به شکلی است که می‌تواند فشار بالایی را تحمل کند.

این موضوع باعث می‌شود کاربردهای بسیار گسترده در صنایع مختلف داشته باشد.

تعمیر آسان

در صورتی آسیب دیدگی و عملکرد نادرست می‌توان شیرآلات توپی را به سادگی تعمیر کرد.

معرفی انواع شیرآلات توپی و کاربردهای آنها

شیرآلات توپی در انواع مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی طراحی شده‌اند.

این تنوع به دلیل نیازهای متفاوت صنایع و سیستم‌های لوله‌کشی است.

در ادامه به معرفی مدل‌های رایج توپی و کاربردهای هر یک از آنها می‌پردازیم.

شیر توپی یک تکه

شیرآلات توپی یکپارچه یکی از مدل‌های رایج و پر استفاده شیرآلات توپی است.

این شیرها بدنه یکپارچه و فشرده‌ای دارند و تمامی بخش‌های آن به هم جوش خورده است به همین دلیل قابلیت جداسازی کمی برای تعمیر دارند و تعمیر آنها سخت می‌باشد.

کاربرد شیر توپی یک تکه: شیر توپی یک تکه معمولاً برای کاربردهای عمومی و کم‌فشار که نیاز به تعمیر و نگهداری مکرر ندارند، مانند مصارف خانگی و سیستم‌های آب‌رسانی کوچک مناسب هستند. مدل‌های بزرگتر آن برای لوله‌های انتقال مایعات که در زیر زمین قرار می‌گیرد هم کاربرد دارد.

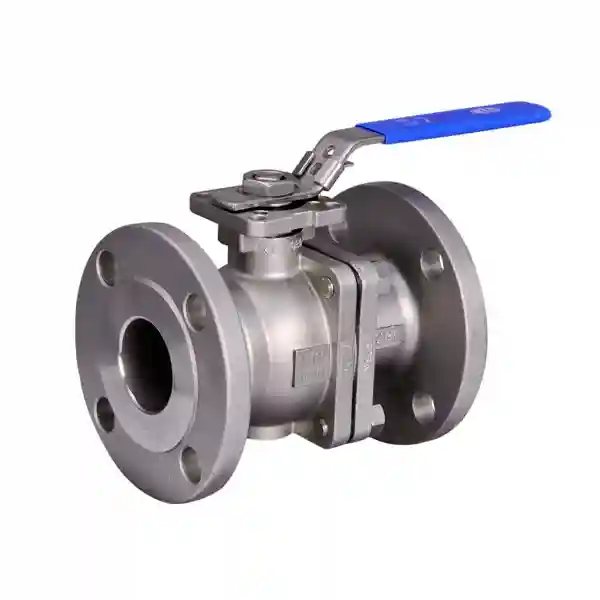

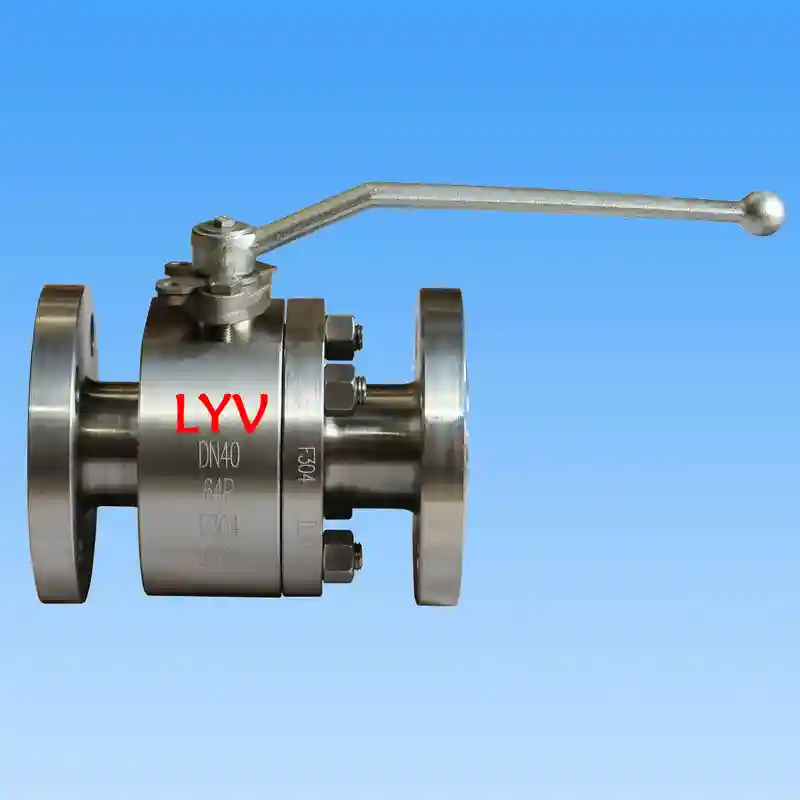

شیر توپی دو تکه

بدنه این شیرها از دو قسمت تشکیل شده است که با پیچ و مهره به هم متصل می‌شوند.

این ساختار امکان دسترسی محدود به اجزای داخلی را فراهم می‌کند.

کاربرد شیر توپی دو تکه: از شیر دو تکه برای کاربردهای صنعتی و تجاری که نیاز به دوام و مقاومت بیشتری دارند، مورد استفاده قرار می‌گیرند.

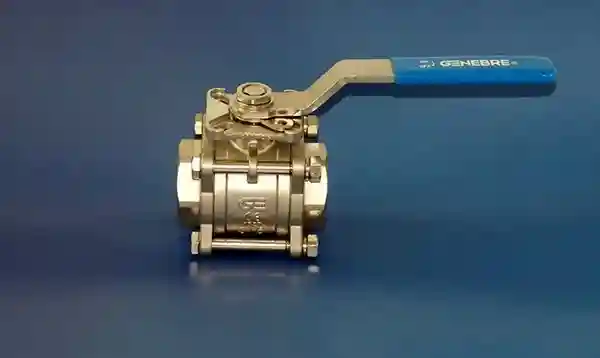

شیر توپی سه تکه

بدنه این نوع شیرها از سه قطعه تشکیل شده‌ که با پیچ و مهره در محل به هم متصل می‌شوند.

این ساختار امکان جداسازی کامل قطعات مرکزی (توپی و صندلی) را بدون جدا کردن شیر از خط لوله فراهم می‌کند.

کاربرد شیر توپی سه تکه: این مدل شیر به راحتی قابل تعمیر است و گزینه ایده‌آل برای کاربردهای صنعتی سنگین که نیاز به تعمیر و نگهداری مکرر، تعویض قطعات و تمیزکاری آسان دارند، مانند صنایع شیمیایی، نفت و گاز مناسب است.

شیر توپی چند تکه

شیر توپی چند تکه از چند بخش مجزا تشکیل می‌شود که در محل می‌توان آنها را به هم متصل کرد.

در این شیر به جای دو پورت ورودی و خروجی، این شیرها دارای سه یا چهار پورت هستند و امکان هدایت جریان به مسیرهای مختلف را فراهم می‌کنند.

کاربرد شیر توپی چند تکه: این مدل در سیستم‌هایی که نیاز به تغییر مسیر جریان یا ترکیب سیالات مختلف وجود دارد، مانند سیستم‌های هیدرولیک و پنوماتیک، استفاده می‌شود.

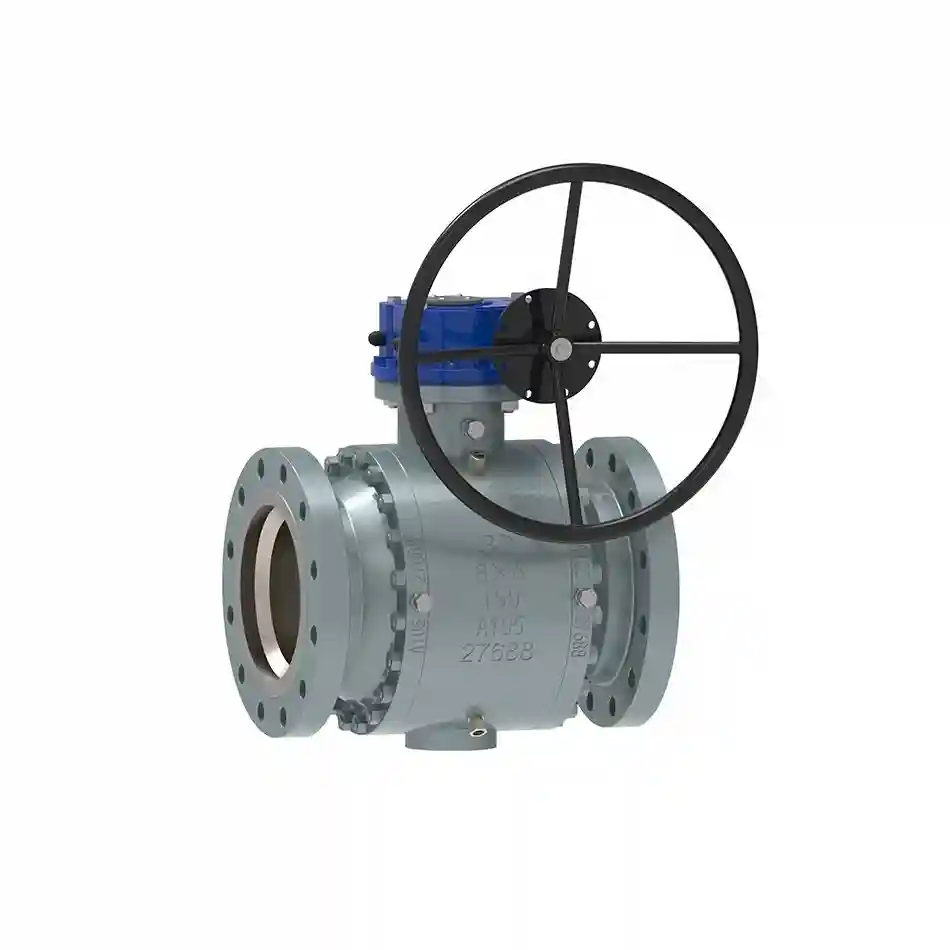

شیر توپی ترونیون

به شیر توپی ترونیون شیر دابل چک هم گفته می‌شود.

در این نوع شیر، توپی توسط یک شفت یا پین به نام "ترونیون" در بالا و پایین خود پشتیبانی می‌شود.

این پشتیبانی باعث کاهش بار روی صندلی شده و امکان استفاده در فشارهای بسیار بالا و سایزهای بزرگ را فراهم می‌کند.

کاربرد شیر توپی ترونیون: کاربرد این مدل در خطوط لوله انتقال گاز و نفت در مقیاس وسیع، پالایشگاه‌ها و نیروگاه‌ها که نیاز به شیرهای با سایز بزرگ و مقاومت بالا در برابر فشار دارند.

شیر توپی ورود از بالا

این شیرها به گونه‌ای طراحی شده‌اند که امکان دسترسی به توپی و صندلی از بالای شیر وجود دارد، بدون اینکه نیاز به جدا کردن شیر از خط لوله باشد.

کاربرد شیر توپی ورود از بالا: از این مدل در سیستم‌هایی که تعمیر و نگهداری سریع و آسان بدون وقفه طولانی مدت خط لوله اهمیت دارد، مانند صنایع فرآیندی و کارخانجات، استفاده می‌شود.

شیر توپی ورود از پایین

در این نوع، توپی و سایر اجزا از پایین شیر قابل دسترسی هستند.

این طراحی کمتر رایج است اما در برخی کاربردهای خاص مورد استفاده قرار می‌گیرد.

شیر شناور

در شیر توپی شناور، کره داخل شیر شناور است.

این کره از بالا به صندلی متصل شده و از قسمت پایین بر روی جریان سیالات شناور می‌باشد و خیلی کم توسط جریان جابجا می‌شود.

این شیر برای فشارهای پایین مناسب است.

مزایای استفاده از شیرآلات توپی

شیرآلات توپی مزایای فراوانی دارند و این ویژگی‌ها و مزایا آن‌ها را به انتخابی محبوب در بسیاری از کاربردها تبدیل کرده است.

نکته مهم انتخاب درست شیر توپی با توجه به نیاز و شرایط است.

از جمله مزایای این شیرآلات می‌توان به موارد زیر اشاره کرد:

• عملکرد سریع با یک چرخش ۹۰ درجه‌ای
• آب‌بندی عالی
• افت فشار کم
• تعمیر و نگهداری آسان
• دوام بالا
• تنوع بالا در سایز
• قیمت مناسب

معایب استفاده از شیرآلات توپی

هرچند که گفته شد شیرآلات توپی و وارد استفاده بسیار بالایی دارند و مزایای آنها باعث محبوبیت آنها شده است، اما دارای معایبی هم هستند.

یکی از معایب شیرآلات توپی عدم امکان تنظیم میزان جریان سیال است.

این شیرآلات برای از شدن و بسته شدن سریع جریان طراحی شدند و نمی‌توان از آنها برای تعدیل جریان استفاده کرد.

شیرآلات توپی برای عبور جریان آب یا گاز مناسب هستند اما نمی‌توانند جریان ترکیبی آب و گاز را عبور دهند.

مورد دیگر که می‌توان در معایب شیرآلات توپی جای داد عدم امکان تعمیر و نظافت در برخی از مدل‌ها می‌باشد.

بنابراین لازم است در زمان انتخاب مدل شیر توپی تمامی موارد را در نظر گرفته و متناسب با کاربرد مدل شیر را انتخاب نمایید.

شیرآلات توپی برای کدام فضا مناسب است؟

شیرآلات توپی به دلیل ویژگی‌های منحصر به فردشان، برای طیف وسیعی از فضاها و کاربردها مناسب هستند.

نکته مهم، هماهنگی مدل شیر و نوع استفاده است.

نوع مدل شیرالات توپی بسته به حجم، اندازه، نوع سیالات یا گاز، میزان فشار و محل نصب انتخاب می‌شود.

• سیستم‌های آب‌رسانی خانگی: برای قطع و وصل جریان آب در منازل، باغ‌ها و سیستم‌های آبیاری.
• صنایع نفت و گاز: در خطوط لوله انتقال، پالایشگاه‌ها، و تأسیسات فرآوری.
• صنایع پتروشیمی و شیمیایی: برای کنترل جریان سیالات خورنده و حساس.
• سیستم‌های HVAC: در سیستم‌های گرمایش، تهویه و تهویه مطبوع.
• صنایع غذایی و داروسازی: با استفاده از مواد بهداشتی و قابل شستشو.
• سیستم‌های هیدرولیک و پنوماتیک: برای کنترل جریان سیالات تحت فشار.
• کشاورزی: در سیستم‌های آبیاری و مدیریت سیالات.
• خطوط انتقال سوخت: برای قطع و وصل جریان سوخت در پمپ بنزین‌ها و مخازن.

شاید برای تان مفید باشد:

• شیر پیسوار چیست؟
• شیرآلات برنجی چیست؟
• اجزای تشکیل دهنده شیرآلات
• معرفی انواع شیرآلات ساختمانی

نتیجه گیری

به طور کلی، هر جایی که نیاز به یک شیر قطع و وصل سریع، قابل اعتماد و با افت فشار کم باشد، شیر توپی یک گزینه ایده‌آل است.

شیرآلات توپی به دلیل طراحی ساده و در عین حال کارآمد خود، به یکی از مهم‌ترین اجزای سیستم‌های لوله‌کشی در صنایع مختلف و مصارف خانگی تبدیل شده‌اند.

با شناخت اجزا، انواع، مزایا و تفاوت‌های آن با سایر شیرآلات، می‌توانید بهترین انتخاب را برای نیازهای خاص خود داشته باشید.

درک درست از عملکرد این شیرها به شما کمک می‌کند تا هم در نگهداری از آن‌ها موفق باشید و هم در صورت نیاز، بهترین نوع را برای سیستم خود انتخاب کنید.
